触屏式网络液晶温控器 ILH112

触屏式网络液晶温控器ILH112超大液晶恒温温控器,主要应用于商业、工业及民用建筑物,对中央空调末端的盘管风机、水阀及风阀进行控制。可选带RS485网络通讯功能。

零售价:

¥ 0

数量
-
+

库存剩余

0

所属分类:

风机盘管温控器系列

关键词:

触屏式网络液晶温控器

服务热线+86-10-8775-5626

咨询邮箱jocko@ilamps-trade.com

隐藏域元素占位

  • 产品描述
  • 技术参数
  • 尺寸规格
    • 商品名称: 触屏式网络液晶温控器 ILH112

    触屏式网络液晶温控器ILH112超大液晶恒温温控器,主要应用于商业、工业及民用建筑物,对中央空调末端的盘管风机、水阀及风阀进行控制。可选带RS485网络通讯功能。

    主要功能及特点

    • 液晶LED显示
    • 四种风速档位设定,低、中、高及自动风。
    • 测温分辨率:1℃。
    • 继电器触点形式输出。
    • 带有通信接口,可以远程或集中控制。
    • 断电记忆功能:记忆: 模式、开关机状态、设定温度、风速、地址码等。
    • 故障诊断:传感器短路显示E1,开路显示E2。故障时,阀关断。

    功能概述

    1. 阀的状态

      1) 制热
      二管制,配三线一控阀或三线两控阀—阀的控制宽度为±1℃,即当房间温度比设定温度小1℃以上时,阀被打开;当房间温度比设定温度大于1℃时,阀被关闭;其他情况下,阀维持原来的状态。
      四管制,配三线一控阀,冷水阀处于关闭状态,热水阀的控制宽度为±1℃。当房间温度比设定温度小1℃以上时,热水阀被打开;当房间温度比设定温度大于1℃时,热水阀被关闭;其他情况下,热水阀维持原来的状态。

      2) 制冷
      二管制,配三线一控阀或三线两控阀—阀的控制宽度为±1℃,即当房间温度比设定温度大于1℃以上时,阀被打开;当房间温度比设定温度小于1℃时,阀被关闭;其他情况下,阀维持原来的状态。
      四管制,配三线一控阀,热水阀处于关闭状态,冷水阀的控制宽度为±1℃。当房间温度比设定温度大1℃以上时,冷水阀被打开;当房间温度比设定温度小于1℃时,冷水阀被关闭;其他情况下,冷水阀维持原来的状态。

      3) 关机后,阀被关闭。

    2. 风机的状态

      用户可通过风机键调整工作档位至高、中、低或自动档;在自动档,产品根据房间温度和设定温度自动调整风机档位至高、中、低档。
      风机受控:即当阀关闭20S后,风机关闭。不受控:工作时风机不停。
      出厂时,风机受控,即当阀关闭20S后,风机关闭。
      关机后,风机低风运行20S后关闭。

    带RS485通信说明(见通信协议)

    产品安装时,请务必选用双绞屏蔽线,并将485通信双绞线的A、B端按照接线示意图正确连接。通信协议为标准485协议,专家可通过专家模式键调整设备ID,具体操作参考专家按键说明。

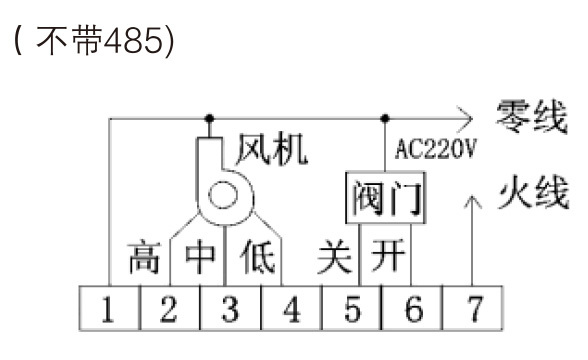

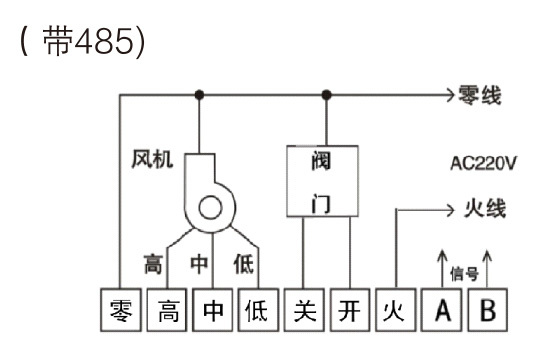

    接线图

    关键词:
    • 触屏式网络液晶温控器

  • 技术参数

    1. 工作电源:220VAC,50/60HZ
    2. 恒温范围:+5~+35℃
    3. 标准负载:<3A
    4. 功耗:<1W
    5. 感温元件:NTC热敏电阻
    6. 控温精度:±1.0℃
    7. 外壳材料:白色PC/ABS阻燃材料
    8. 外形尺寸:86*86*13(mm)
    9. 工作环境:- 10~+60℃
    10. 安装:86型标准暗盒
    11. 运输储存环境:温度:-20~+70℃,相对湿度:RH<92%


  • 规格尺寸
