防冻开关 ILH342

ILH342系列温度控制器工作于单刀单掷模式。典型应用包括:低温 条件下用于保护热交换器、表冷器以及液体工作管路为避免过冷或结冰。 该控制器结构紧凑、性能可靠,并且具有回差固定的可调温度设定点。

零售价:

¥ 0

数量
-
+

库存剩余

0

所属分类:

自控末端产品系列

关键词:

防冻开关

服务热线+86-10-8775-5626

咨询邮箱jocko@ilamps-trade.com

隐藏域元素占位

  • 产品描述
  • 技术参数
  • 尺寸规格
    • 商品名称: 防冻开关 ILH342

    ILH342系列温度控制器工作于单刀单掷模式。典型应用包括:低温 条件下用于保护热交换器、表冷器以及液体工作管路为避免过冷或结冰。 该控制器结构紧凑、性能可靠,并且具有回差固定的可调温度设定点。

    工作模式

      当温度下降到刻度盘所设置的温度点时,内部开关断开,直到温度上升到比设定温度高出4.5℃以上,内部开关才重新接通。

    安装

      将控制器安装于被控制环境的平均温度的墙面上。不要安装在有意外温度影响的冷、热源附近。不要安装在露天墙壁上或者能使感温毛细管超过80℃的环境中。100可以安装在线槽内或者通过后盖上的安装孔用螺钉固定在平面上。

      不可将控制器的感温毛细管弄扁。毛细管凹陷会改变原来的标定结果,会使动作温度低于刻度盘设定值。

      注意:在凸凹不平的墙面上安装时,只用顶部的两个安装孔固定。一旦在凸凹不平的墙面安装而用了四个安装孔固定,这很可能导致壳体变形从而影响标定值和动作。避免人为损坏感温毛细管。

    PHC

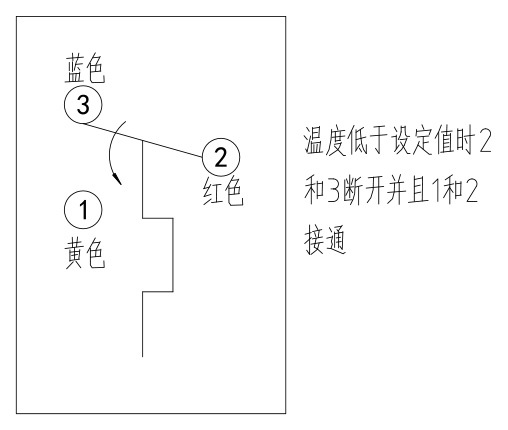

    图2 单刀双掷端子排列

    接线

      所有电气连接都要用铜导体并且要遵照NEC标准和地方规定。按下列步骤进行接线:

      1. 松开上盖上的螺钉,取下上盖。

      2. 从下面的过线孔将导线穿入。

      3. 将导线分别紧固压在相应的端子上(见图3)。

      4. 扣好上盖旋紧螺钉。

      注意:接线之前一定要切断电源,以免造成电击或设备损坏。控制器不可用于超过额定功率的电源环境中。

    PHC

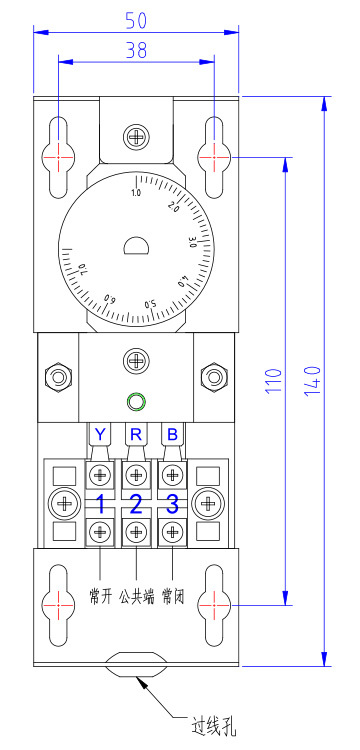

    图3 安装尺寸及接线图

    关键词:
    • 防冻开关

  • 技术参数

    产品规格

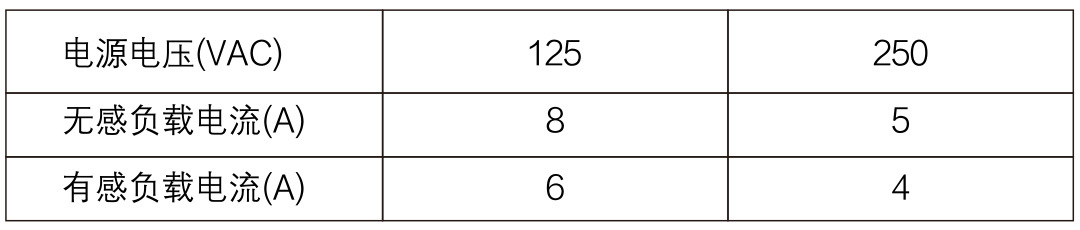

    额定功率


  • 规格尺寸



相关文件

  • 文件大小: 718.9KB
