电动控制球阀 ILH500 (DN15~DN50)
ILH500系列电动控制球阀设计用于来调节热水或冷冻水的流量以及 一些型号的低压蒸汽,以响应暖通空调系统中控制器的需求。
零售价:
¥ 0
库存剩余
0
所属分类:
电动阀门系列
关键词:
电动控制球阀
服务热线:+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 电动控制球阀 ILH500 (DN15~DN50)
ILH500系列电动控制球阀设计用于来调节热水或冷冻水的流量以及 一些型号的低压蒸汽,以响应暖通空调系统中控制器的需求。
特点
(1). ILH500电动控制球阀有广泛的应用选择:
从DN15到DN50,NPT螺纹连接
• 二通和三通, 合流和分流
• 免费维修设计
• 保持相等的流量百分比
• 可调流量比例
• 防脱落阀杆
(2). ILH500电动控制球阀是为高压工作而设计的
各种暖通空调工作系统的要求
无噪音的压降:最高可达2.5bar
最大压降:3.5 bar
关闭:13bar
最大压力阀体:25bar
装配必须按照阀体标记上显示的方向进行:A→B
(3). 阀门材料:
不锈钢阀门内部和球体。
锻造黄铜阀体。
选项:镀铬黄铜或不锈钢阀球和阀杆组件可根据要求提供。
(4). 介质:
工作温度-5ºC 120ºC
可用于50%的乙二醇溶液
可用于1bar蒸汽中
可用于水系统
(5). 执行机构:
50和51系列普通型风阀执行器
电源电压:24V或220V。
频率:50/60 Hz
工作功率:2.5W(取决于执行机构的扭矩) 。
静置功率:0.85W(取决于执行机构的扭矩)
控制信号:N(开关),M 模拟,0-10v或4-20mA 。对于2/4Nm的执行器,模拟量必须提前选择控制信号。对于其他尺寸,它可以在字段上选择。
防护等级:IP54/NEMA2,带电缆。
运行时间:50-70秒/70-100秒
旋转角度:0-90

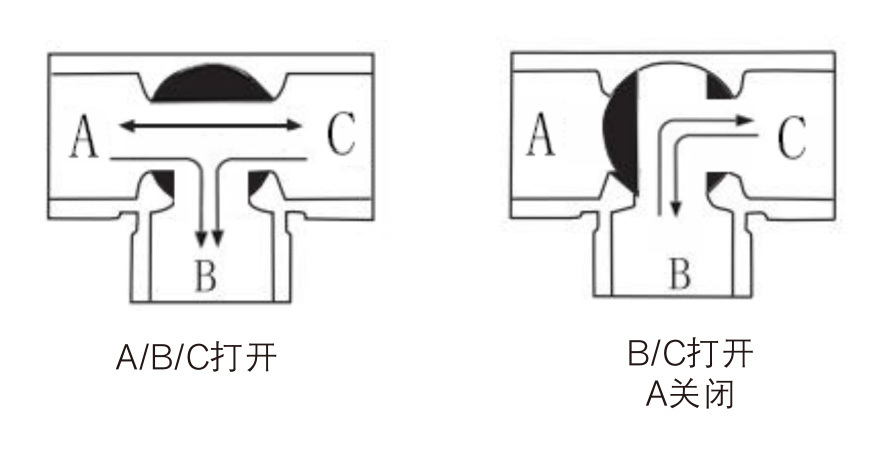

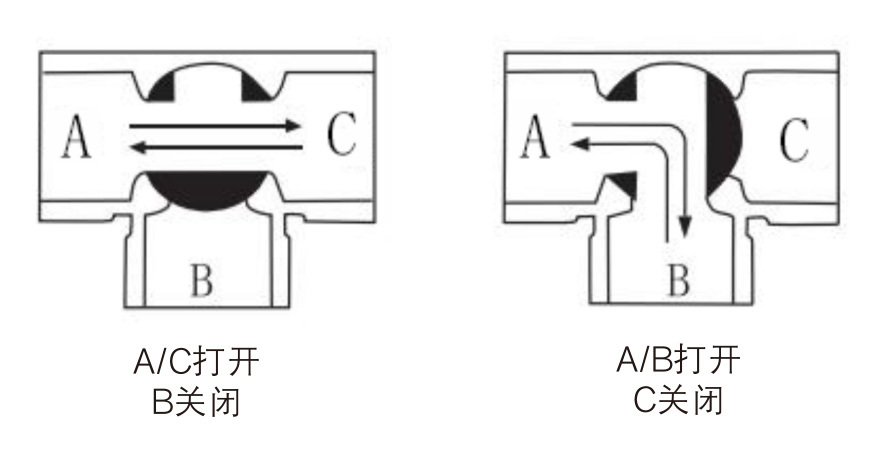

三通球阀导向图
-

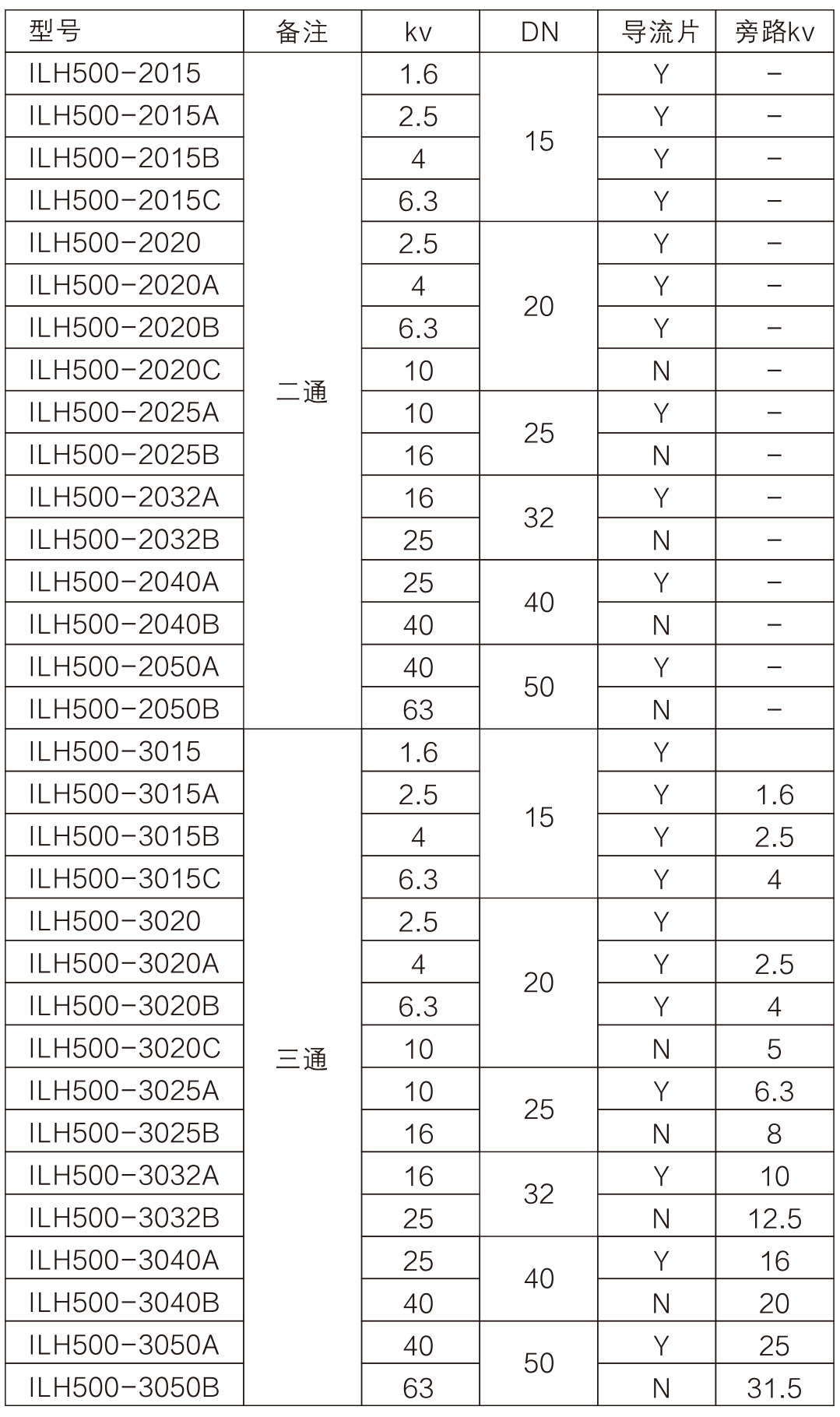

技术指标
-

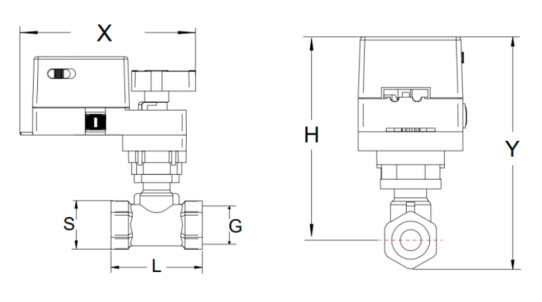

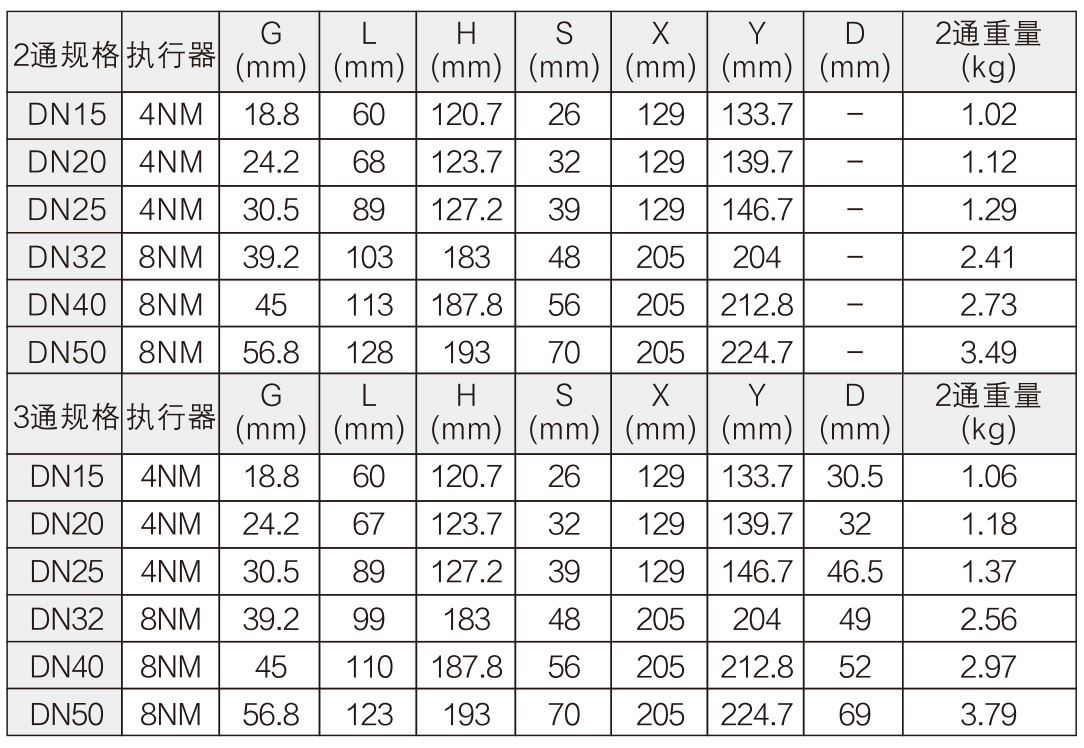

规格尺寸
