螺纹截止阀执行器 ILXA-30/50
执行器系列ILXA被设计用于控制螺纹截止阀系列ILXV。该执行器在 3000和5000N配备了一个双向同步电机,并且适用于开关,浮点和比例 积分版本。快速且简易的组装。执行器在断电时配备有手动控制驱动器。
零售价:
¥ 100000
库存剩余
100
所属分类:
水阀执行器系列
关键词:
螺纹截止阀执行器
服务热线:+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 螺纹截止阀执行器 ILXA-30/50
执行器系列ILXA被设计用于控制螺纹截止阀系列ILXV。该执行器在 3000和5000N配备了一个双向同步电机,并且适用于开关,浮点和比例 积分版本。快速且简易的组装。执行器在断电时配备有手动控制驱动器。
电气接线
ILXA(开关量)
1:阀杆向上反馈(24VAC)
2:24VAC上升(直接关闭)
3:阀杆向下反馈(24V交流电)
4:24VAC下降(直接打开)
5:24V交流电(公共端)
ILXA...M(模拟量)
终端J1:
01:当与T2(o-)短路时,阀杆完全下降 (直接打开)。W3的位置没有影响。
02:当与T2(o-)短路时,阀杆完全上升 (直接关闭)。W3的位置没有影响。
T1T2:24V交流电下的输入端子。T2是公共端子(T2与-连接)。
-+:输入信号4...20mA(2…...1OVDC)/0...20mA(0…...10V直流)。W2和W4必须根据输入信号进行设置。
F:反馈信号。有一个信号0…10V直流或2…10V直流,这取决于W2的设置。

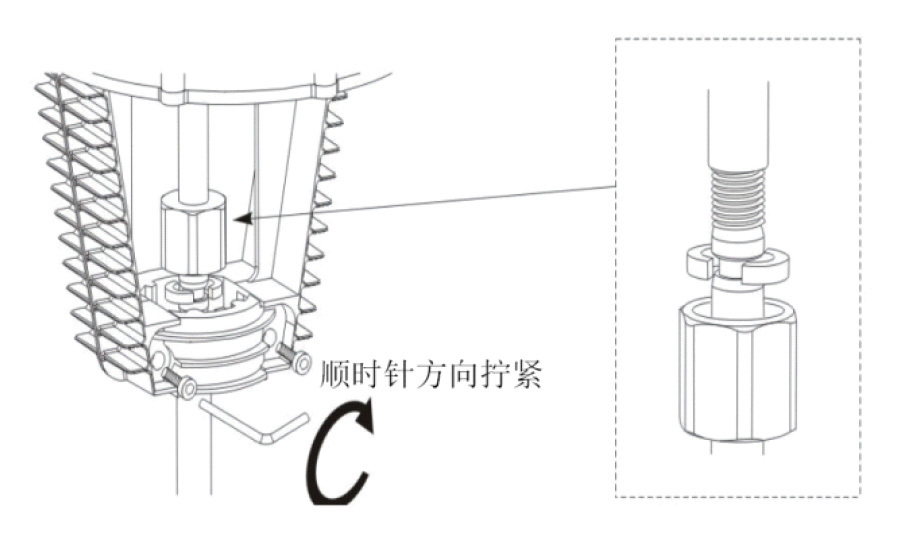

安装
1、将执行器支架设置在黄铜阀连接器上,用4mm的六角扳手拧紧这些螺丝。
2、将其保持在轴向杠杆盖的固定夹具的前面。
3、将阀杆放入其间隙中。
4、松开卡具并紧固杠杆盖。
5、确保夹具能固定杠杆盖。
6、提起旋钮,松开执行器的外壳螺钉,并打开执行器的盖。操作:
执行机构由双向同步电机驱动。当阀门打开或关闭时,驾驶员会产生计算的力,可以关闭内部的微动开关,驾驶员停止工作。当驾驶员接收到控制信号时,阀门会稍微打开,停止在任何位置,没有信号。执行器的增加或比例收缩器发出的信号可以使电机顺时针或逆时针运行。备注:
1、当修理执行器时,必须切断电流,以防止损坏机器或伤害机器。
2、当电源接通时,请勿连接或取下电线。
3、执行机构应防止有水,避免损坏内部部件和电机。
4、执行器不应被加热绝缘材料覆盖。 -

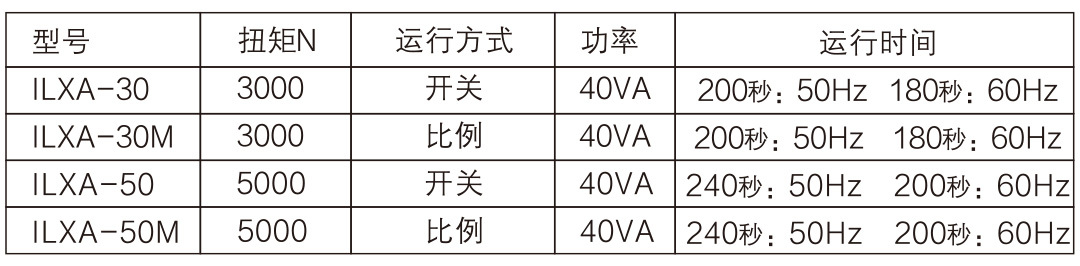

技术指标
电源:20VAC 50/60Hz, 12VA
电气连接:螺杆端子
扭力:详见参数表
最大行程:详见参数表
运行时间:详见参数表
材料:ABS盖,自灭火铝制支架
防护等级:IP54
防护等级:Ⅱ
工作范围℃:-10 +50℃
流体温度:<150℃
维护:免费的
储存温度和湿度:-40~+50℃…95%RH,不冷凝
-

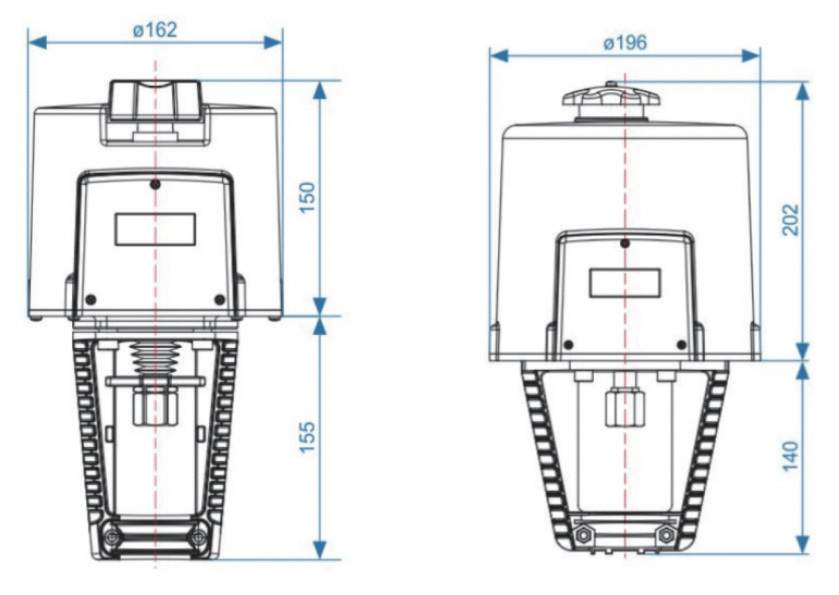

尺寸
