流量开关 ILH331

接口尺寸: 1/2"、3/4"、1" <br> 该产品用于测量流经管道的液体动状态,<br> 如: 水、乙稀、乙二醇等对铜无腐蚀作用的液体;

零售价:

¥ 0

数量
-
+

库存剩余

0

所属分类:

自控末端产品系列

关键词:

流量开关

服务热线+86-10-8775-5626

咨询邮箱jocko@ilamps-trade.com

隐藏域元素占位

  • 产品描述
  • 技术参数
  • 尺寸规格
    • 商品名称: 流量开关 ILH331

    接口尺寸: 1/2"、3/4"、1" <br> 该产品用于测量流经管道的液体动状态,<br> 如: 水、乙稀、乙二醇等对铜无腐蚀作用的液体;

    规格

    控制方式: 叶片式(靶式)
    最高液体压力: 17.5kg/cm2(1715KPa)
    环境温度: 0℃~60℃
    液体温度: -10℃~100℃(流体非结冰条件下)
    微动开关: 单刀双掷(SPDT)
    微动开关电气参数: 220VAC 15A
    材质: 壳体为黄铜或不锈钢, 叶片为不锈钢,外壳为塑料

    安装与调整

    1、打开流量开关外壳;

    2、开关出厂时已设定在最小流量值。调高流量设定值, 逆时针旋转调节螺丝;

    3、按动靶片来检查微动开关是否能正常工作,过多的顺时针旋转调节螺丝,可能导致流量开关失效;

    4、安装结束后,请通过按动流量开关杠杆数次来检查,一旦发现杠杆回复时没有“咔嗒”声,逆时针旋转 调节螺丝直到回复时 有“咔嗒”声;

    5、漆封的调整螺丝仅供出厂调整流量开关状态,请勿改变或调节;

    6、应观察三个工作周期,确定开关和与之连接的系统运转正常,并及时盖上开关外壳。

    注意事项

    1、安装前请仔细检查流量开关, 包装应完整,外观应无损伤及变形。如有问题,请与生产厂商联系;
    2、流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在液流向下的管道中。当安装在 液流向上的管道中,应考虑重力影响;

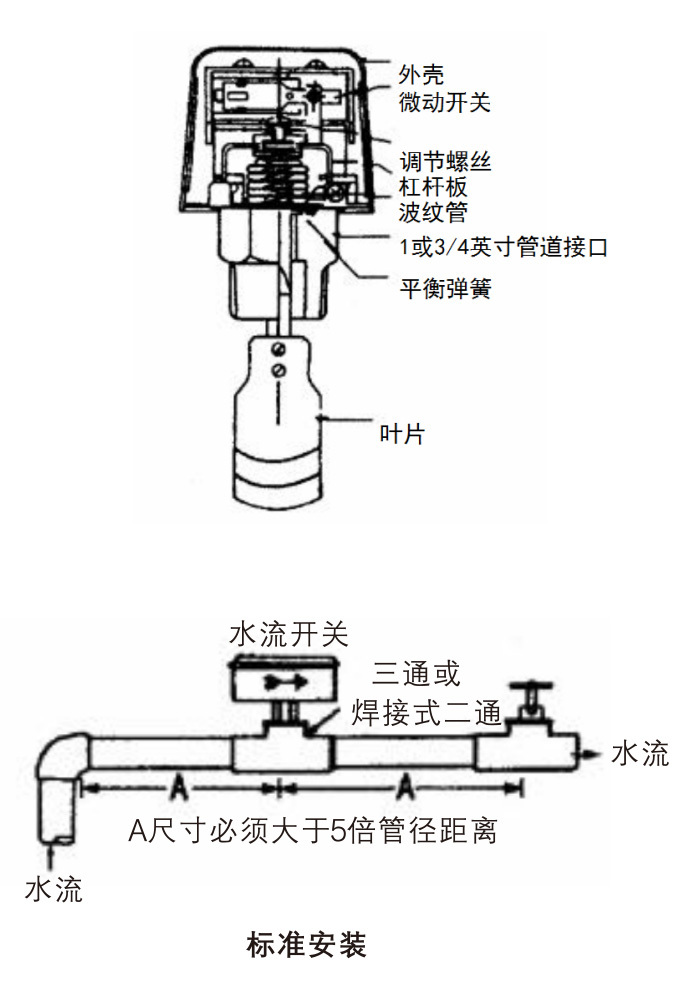

    3、流量开关一定要安装一段直线管道上,其两边至少 5 倍管径的直线行程,同时应注意管道中液流方向必 须与开关外壳上的箭头方向相一致,其接线端子应在易于接线的位置;
    4、安装接线时, 请注意以下事项:
    * 绝对禁止扳手碰撞开关底板,导致流量开关变形失效;
    * 为避免触电及损害设备,在接线或进行调试时,应切断电源;
    * 接线时,绝对禁止调节除微动开关接线端子、接地螺丝外的其他螺丝。并应注意,微动开关接线时不能用 力过猛,否则易使微动开关本身位置位移,导致流量开关失效;
    * 接线必须使用专用接地螺丝,不能随意拆卸安装螺钉,否则将导致控制器变形失效;
    * 流量开关的叶片不能与管道内壁及管道中其它节流器相接触,否则容易导致开关不能正常复位。
