流量开关 ILH332
ILH332全密封型液体流量开关用于感应流经管道的液体流量变化，例如水、乙烯、乙二醇或其它非危害性液体。当液体流量超过或低于设定的流 速时, 其单刀双掷开关触点(SPDT)可使一个回路导通，而同时切断另外一个回路。该流量开关通常使用在需要联锁作用或“断流”保护场所。<BR> ILH332全密封型液体流量开关可根据所安装管线的流速，使用不同的浆片。
零售价：
¥ 0
库存剩余
0
所属分类：
自控末端产品系列
关键词：
流量开关
服务热线：+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 流量开关 ILH332
ILH332全密封型液体流量开关用于感应流经管道的液体流量变化，例如水、乙烯、乙二醇或其它非危害性液体。当液体流量超过或低于设定的流 速时, 其单刀双掷开关触点(SPDT)可使一个回路导通，而同时切断另外一个回路。该流量开关通常使用在需要联锁作用或“断流”保护场所。<BR> ILH332全密封型液体流量开关可根据所安装管线的流速，使用不同的浆片。

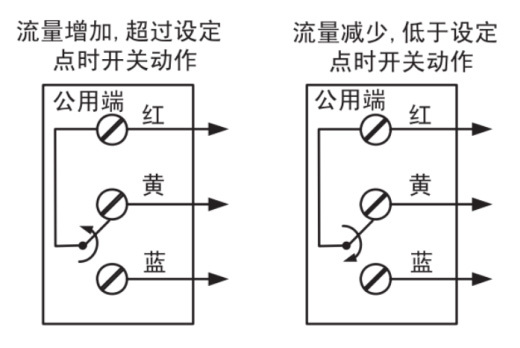

接线图

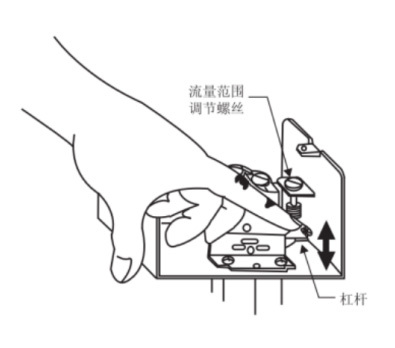

安装与调整
1、打开流量开关外壳;
2、开关出厂时已设定在最小流量值。调高流量设定值，顺时针旋转调节螺丝;
3、按动靶片来检查微动开关是否能正常工作，过多的逆时针旋转调节螺丝，可能导致流 量开关失效;
4、安装结束后，请通过按动流量开关浆杆数次来检查，一旦发现浆杆回复时没有“咔嗒”声,顺时针旋转调节螺丝直到回复时有“咔嗒”声;
5、黑色漆封的调节螺丝仅供出厂调整流量开关状态，请勿改变或调节;
6、应观察三个工作周期，确定开关和与之连接的系统运转正常，并及时盖上开关外壳。
注意事项
1、安装前请仔细检查流量开关， 包装应完整，外观应无损伤及变形。如有问题，请与生产厂商联系;
2、流量开关可安装在水平管道或液流方向向上的垂直管道中，但不能安装在液流向下的管道中。当安装在 液流向上的管道中，应考虑重力影响;

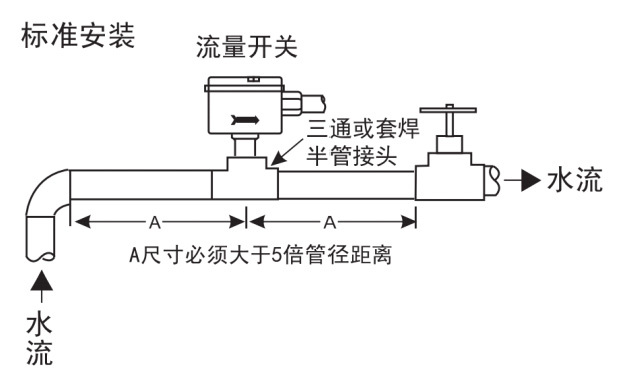

3、流量开关一定要安装一段直线管道上，其两边至少 5 倍管径的直线行程，同时应注意管道中液流方向必 须与开关外壳上的箭头方向相一致，其接线端子应在易于接线的位置;
4、安装接线时， 请注意以下事项：
* 绝对禁止扳手碰撞开关底板，导致流量开关变形失效;
* 为避免触电及损害设备，在接线或进行调试时，应切断电源;
* 接线时， 绝对禁止调节除微动开关接线端子、接地螺丝外的其他螺丝。并应注意，微动开关接线时不能用 力过猛，否则易使微动开关本身位置位移，导致流量开关失效;
* 接线必须使用专用接地螺丝，不能随意拆卸安装螺钉，否则将导致控制器变形失效;
* 流量开关的叶片不能与管道内壁及管道中其它节流器相接触，否则容易导致开关不能正常复位。 -

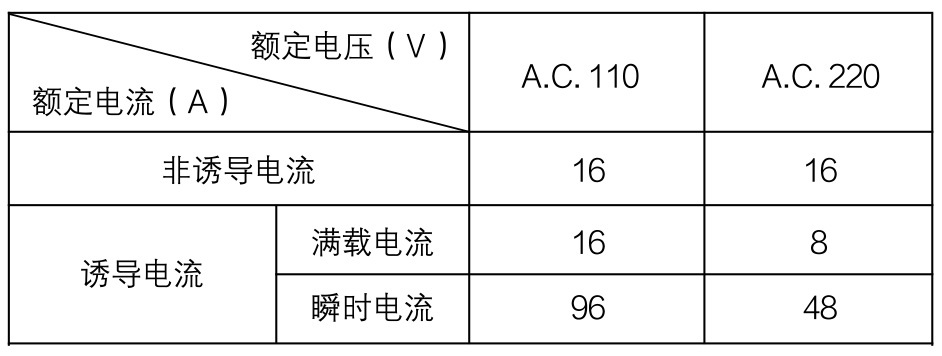

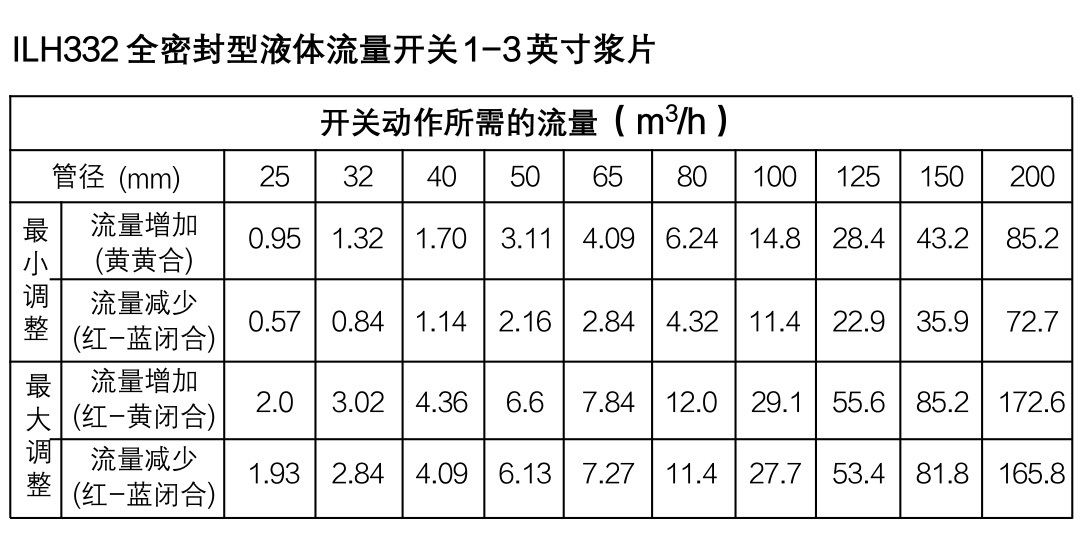

技术参数
-

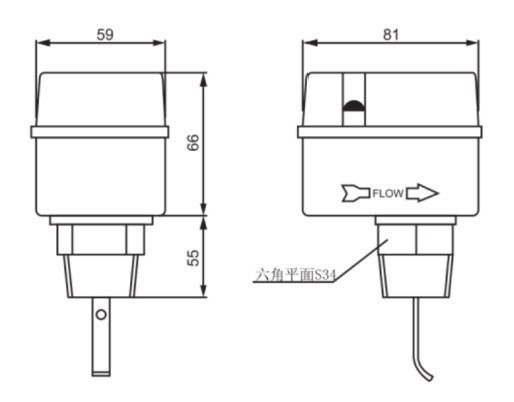

规格尺寸
