流量开关 ILH333
ILH333流量开关是管道内流体断流保护和流量控制的自动化元件,适用于水、乙二醇,或其他对磷青铜和 黄铜无腐蚀作用、未划分为危险液体的介质。<BR> 流量开关工作原理:当流速超过设定值时,流体推动桨片,通过水流开关内的机械装置带动顶部的微动开 关,其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该水流开关通常使用在需要联锁作用或断流.保护的场所。可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。
零售价:
¥ 0
库存剩余
0
所属分类:
自控末端产品系列
关键词:
流量开关
服务热线:+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 流量开关 ILH333
ILH333流量开关是管道内流体断流保护和流量控制的自动化元件,适用于水、乙二醇,或其他对磷青铜和 黄铜无腐蚀作用、未划分为危险液体的介质。<BR> 流量开关工作原理:当流速超过设定值时,流体推动桨片,通过水流开关内的机械装置带动顶部的微动开 关,其单刀双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该水流开关通常使用在需要联锁作用或断流.保护的场所。可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。
特点
型号:ILH333
管连接器:1 英寸 11-1/2NPT 螺纹
微动开关:单刀双掷
波纹管/桨:磷青铜/不锈钢
桨片:1 英寸、2 英寸、3 英寸 和 6 英寸(未安装)
流体温度:0~120℃
最高的流体压力:1.0Mpa
防护等级:NEMA1 -
技术参数

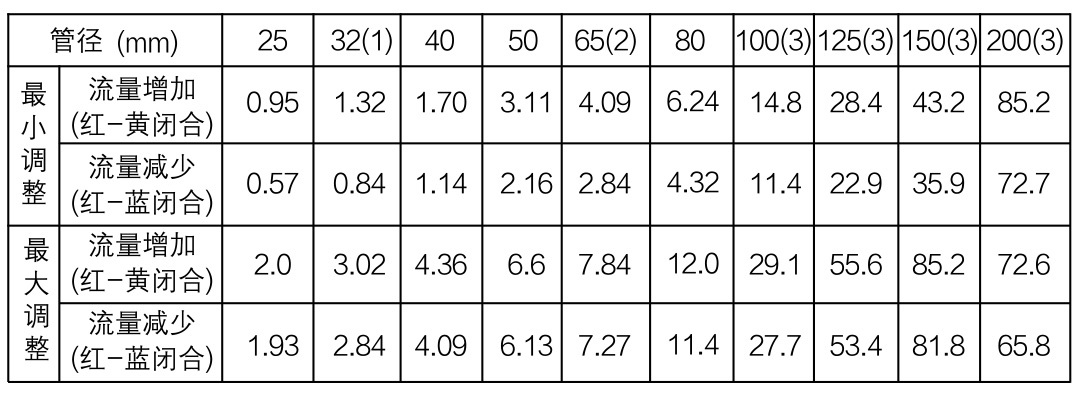

1~3 英寸浆片流量表
(1)表示2寸的浆片修剪后(以适应管道尺寸)的流量
(2)表示3寸的浆片修剪后(以适应管道尺寸)的流量

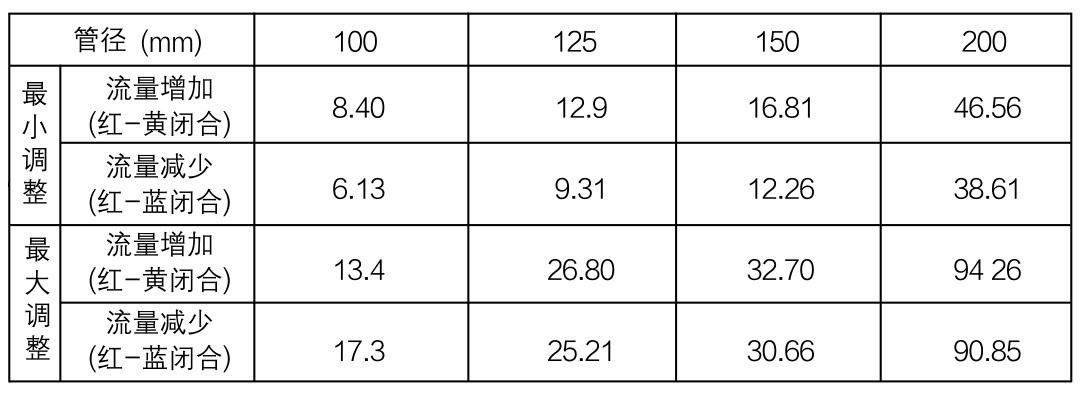

(3)表示1.2.3寸的浆片都安装所计算出来的流量。6英寸浆片流量表
-

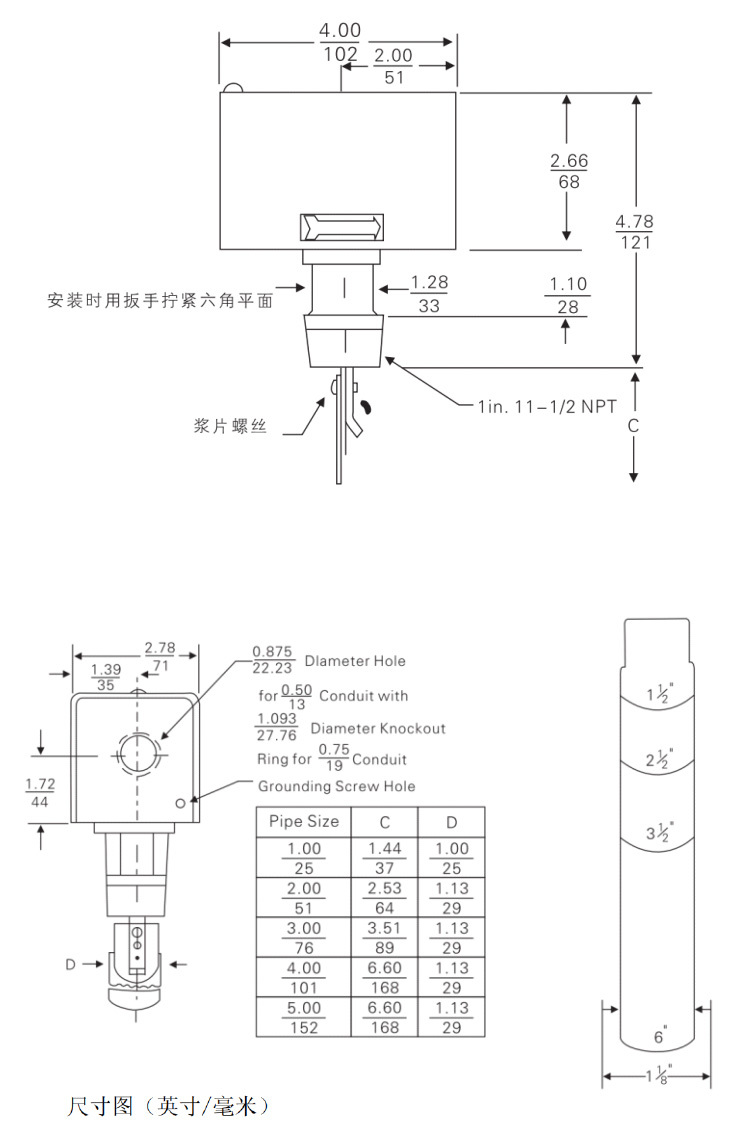

规格尺寸
上一个:
下一个:
相关文件
-
文件大小: 704.1KB
