电动球阀 ILH502
电动球阀主要用于中央空调冷热水系统，按实际需要精确控制冷、 热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目 的。控制阀由双向电机驱动，电机与温控器通过公共端、 开启端、闭合 端连接。温控器不断采样、处理现场 数据，发出控制信号，令电动球阀 电机运行或停止， 控制电动球阀的开闭程度，冷冻水或热水进入风机盘 管，为房间提供冷气或暖气；当室温达到温控器设定 值时，温控器令电 动球阀断电，使阀门开度处于最佳状态，室温始终保持在温控器设定的 温度范围内。
零售价：
¥ 0
库存剩余
0
所属分类：
电动阀门系列
关键词：
电动球阀
服务热线：+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 电动球阀 ILH502
电动球阀主要用于中央空调冷热水系统，按实际需要精确控制冷、 热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目 的。控制阀由双向电机驱动，电机与温控器通过公共端、 开启端、闭合 端连接。温控器不断采样、处理现场 数据，发出控制信号，令电动球阀 电机运行或停止， 控制电动球阀的开闭程度，冷冻水或热水进入风机盘 管，为房间提供冷气或暖气；当室温达到温控器设定 值时，温控器令电 动球阀断电，使阀门开度处于最佳状态，室温始终保持在温控器设定的 温度范围内。
特点
良好的防水防灰功能(IP65)
・介质的温度不易传递到执行器内执行器拆、装简便
・执行器可在设备、管道安装完后再装，更利于提高安装工效
・由于执行器的偏心结构，阀门可紧贴墙面安装
・拆掉驱动器的球阀可用普通工具开关
执行器可适配DN15-DN32的所有球阀
・执行器可2个方向装配，更易于接线与保养
・关闭压差大，关闭严
・直通水流，不堵渣
・阀门柔性开启，能有效防止水锤
・阀门运行到位后电机不承受任何力，电机寿命更长
阀体结构示意图

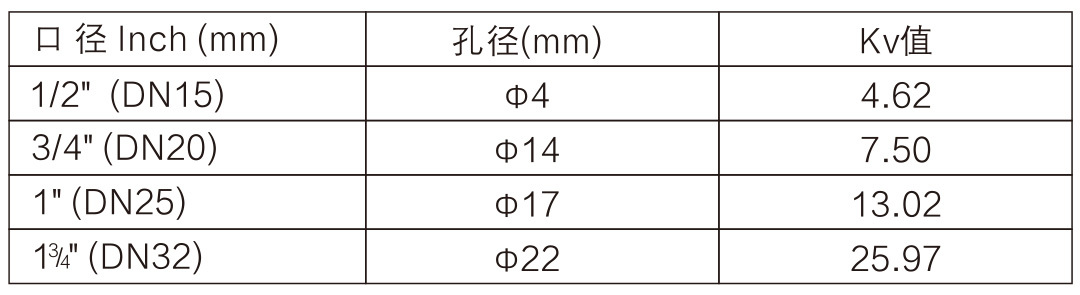

流量系数Kv
安装与使用
• 安装时，管道介质的流向请参照阀体的结构示意图。
• 在通电以前，请注意检查电动执行器所要求的电源电压，以免损坏电机。

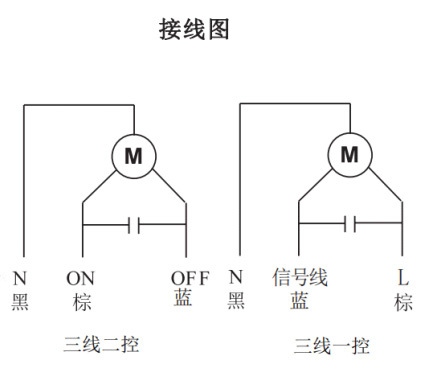

• 温控器与执行器只可以一对一进行控制。
-
技术指标
• 公称压力：2.0MPa
• 关闭压差：0.6MPa
• 介质：冷热水、60%以内的乙二醇水溶液
• 介质跡：1℃~95℃ (液态)
• 控制信号：三态浮点(24VAC)或开/关
• 电源：AC220V, 50/60HZ或AC24V, 50/60HZ
• 结构形式：二通，三通下出，三通侧出
• 功耗：6W
• 运行时间：12秒~18秒
• 行程：角行程90度
• 扭矩：4Nm
• 防护等级：IP65
材质
• 阀体: 锻造黄铜
• 可选: 锻造黄铜镀镣、铜铸造、不锈钢
• 阀球: 不锈钢 可选: 黄铜镀铭
• 阀杆: 黄铜 可选: 黄铜镀镣、不锈钢
• 阀座: 聚四氟乙烯
• 密封: 三元乙丙
• 电机: 可逆同步磁滞电机
螺纹连接：
北美通用管螺纹(内螺纹)
英标平螺纹(外螺纹)
英标平螺纹(内螺纹)
英标锥管螺纹(内螺纹)
卡套连接(外螺纹)
-

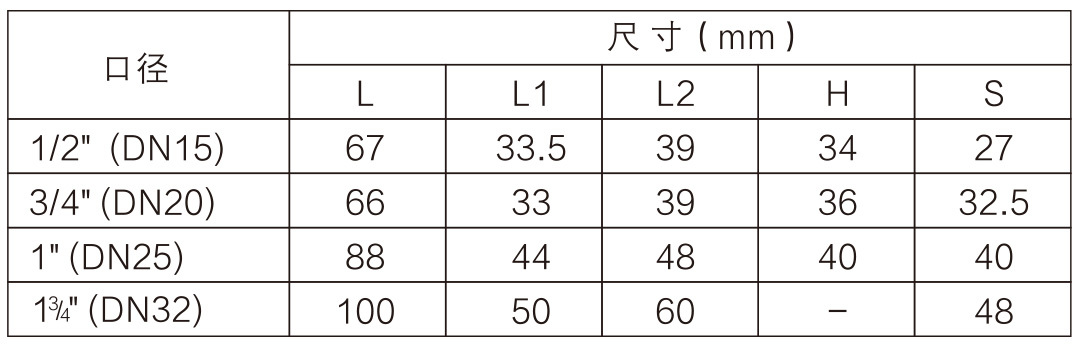

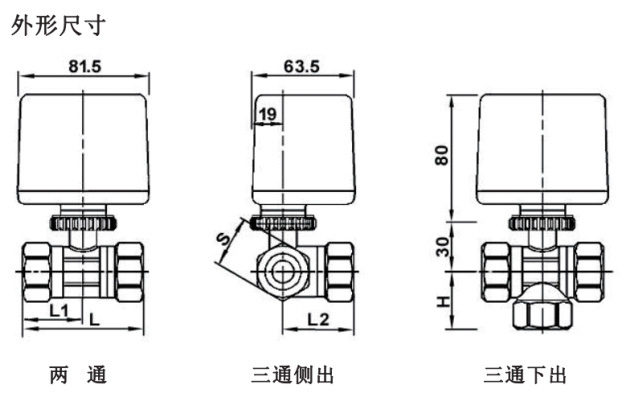

外壳尺寸
下一个：
相关文件
-
文件大小: 915.3KB
