电动球阀 ILH503
电动球阀由开关式或三点式执行机构和球阀组成,结构紧凑、运行 稳定、 止水能力好、水流量大、零污块、扭矩小。电动球阀广泛应用于 暖通系统 、加热系统、水处理系统和一些工业设备。
零售价:
¥ 0
数量
-
+
库存剩余
0
所属分类:
电动阀门系列
关键词:
电动球阀
服务热线:+86-10-8775-5626
- 产品描述
- 技术参数

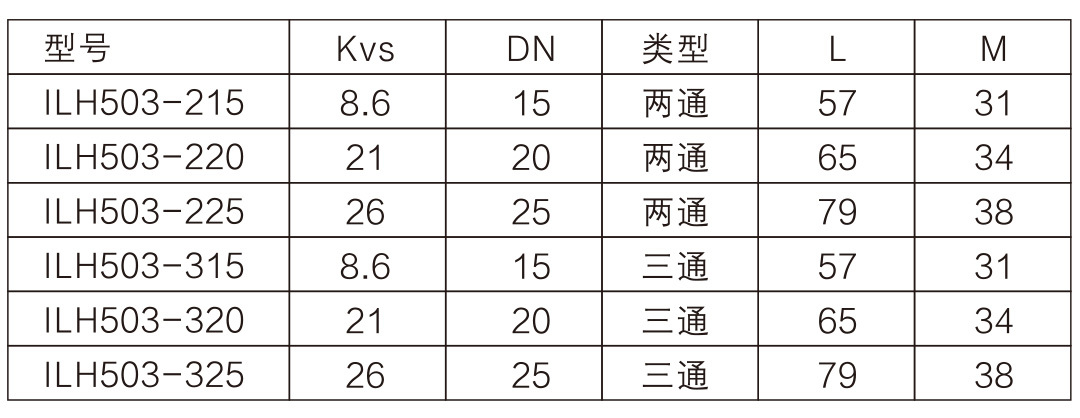

- 尺寸规格
-
- 商品名称: 电动球阀 ILH503
电动球阀由开关式或三点式执行机构和球阀组成,结构紧凑、运行 稳定、 止水能力好、水流量大、零污块、扭矩小。电动球阀广泛应用于 暖通系统 、加热系统、水处理系统和一些工业设备。
功能
执行器由开/关或三点控制信号控制,使用可逆同步电机和齿轮减速器驱动来固定和锁定。

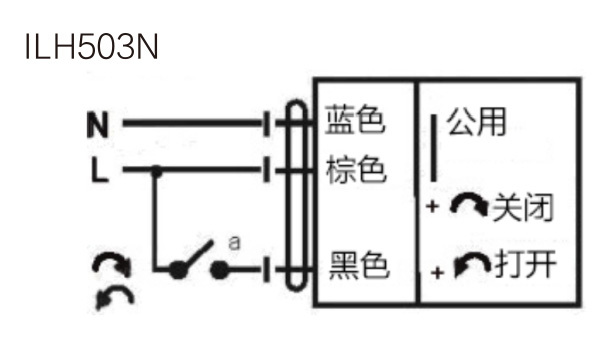

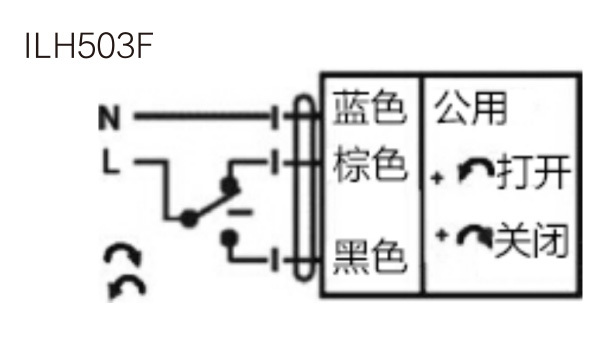

线路图
-
技术指标
介质:水、油
介质温度:0℃ 120℃
额定压力:PN25
管接头:内螺纹(BSP/NPT)
尺寸:Dn15、DN20、DN25
阀门类型:二通、三通
工作环境:-5 60℃和0 90%RH
执行机构
ILH503F:24V/110V/220VAC, 24V/12V/3VDC, 50/60Hz, 3点
ILH503N:24V/110V/220VAC,24V/12V/3VDC, 50/60Hz, on/off
输出扭矩:>3.5N.m
旋转角度:90°
保护等级:IP54
开/关时间:16S
材料
阀体:SS304 / 密封:EPDM+PTFE / 球:SS304
杆:EPDM O形圈
-

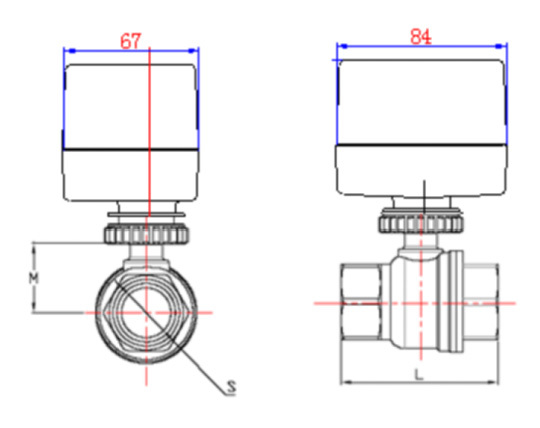

外壳尺寸
