螺纹截止阀执行器 ILHA-10
执行器系列ILHA-10已被设计用于控制螺纹截止阀ILHV系列，至 DN50至DN80。执行机构是配备了一个双向同步电机在1000N，并可在 开关量和模拟量, 快速和简单的组装。这个执行器配备了手动覆盖驱动 器的电源失败。
零售价：
¥ 99999
库存剩余
100
所属分类：
水阀执行器系列
关键词：
螺纹截止阀执行器
服务热线：+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 螺纹截止阀执行器 ILHA-10
执行器系列ILHA-10已被设计用于控制螺纹截止阀ILHV系列，至 DN50至DN80。执行机构是配备了一个双向同步电机在1000N，并可在 开关量和模拟量, 快速和简单的组装。这个执行器配备了手动覆盖驱动 器的电源失败。
电气接线

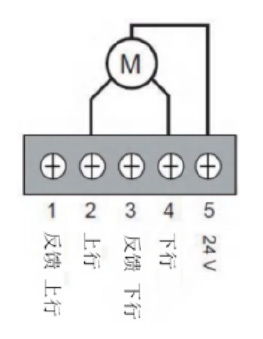

ILHA-10(开关量)
1：带支架的反馈(24V交流电)
2：24V交流杆(直接关闭)
3：阀杆向下反馈(24V交流电)
4：24V交流开关关闭(直接打开)
5：24V交流电(公共端)

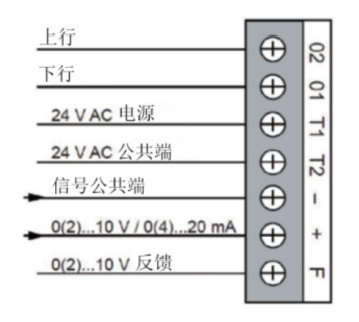

ILHA-10M(模拟量)
终端J1：
01：当与T2(o-)短路时，阀杆完全下降 (直接打开)。W3的位置没有影响。
02：当与T2(o-)短路时，阀杆完全上升 (直接关闭)。W3的位置没有影响。
T1T2：24V交流电下的输入端子。T2是公共端子(T2与-连接)。
-+：输入信号4...20mA(2…...10VDC)/0…...20mA(0…...10VDC)。W2和W4必须根据输入信号进行设置。
F：反馈信号。有一个信号0…10V直流或2…10V直流，这取决于W2的设置。
安装
W1：mA / V DC.允许选择输入信号是处于电压还是处于在当前。此跳线必须与W2一起设置，以选择输入信号到J1。
W2：4...20 mA (2...10 V DC) / 0...20 mA (0...10 V DC). 这个跳线必须用W1设置，选择到J1的输入信号。
W3：反向操作。移动跳线会反转操作的逻辑与输入信号相比。

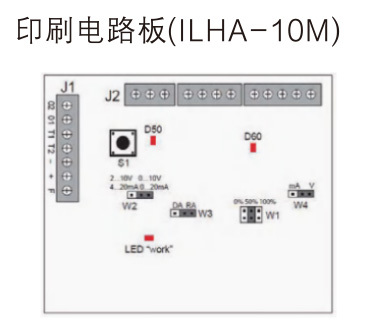

设置ILHA-10M
W1：0%, 50%, 100%.当输入信号故障时 设置阀门行程位置。
0%杆完全向上50%杆在一半100%杆完全向下移动跳线W3，情况是相反的。
0%茎完全向下50%茎在一半100%茎完全向上W2：4...20 mA (2...10 V DC) / 0...20 mA (0...10 V DC)，该跳线必须根据W4进行设置，以选择到J1的输入信号。
W3：反向操作。与输入信号相比，移动跳线会反转操作逻辑。
W4：mA / V DC.此跳线必须与W2一起设置，以选择到J1的输入信号。
LED状态指示灯(工作) ：正常工作状态：缓慢闪烁(1秒，关闭1秒) 。在阀门上的执行器的自适应过程中(按S1后至少3秒)快速闪烁(0.25秒开启，0.25秒关闭)。
错误状态下的自调整：快速关闭两次，长时间关闭(0.25秒，关闭0.25秒，关闭两次，然后关闭1.25秒)。
电机旋转方向的LED指示灯：
当LEDD60亮起时，阀杆向下移动。当阀杆到达底部并保持该位置25秒时，LED关闭。
当LEDD50亮起时，阀杆向上移动。当阀杆到达顶部并保持该位置25秒时，LED关闭。执行器对阀门的自动调节。每个执行器必须适应其连接的阀门。
按住“S1”键3秒后，执行器将自动进入自调节状态。LED“工作”快速闪烁(关闭0.25秒，关闭0.25秒)。
阀轴向下移动至底部，然后保持该位置25秒，然后向上移动，直到上点。直到阀轴没有保持最终位置25秒后，自动调节才会结束。
为了发生自适应(以前的数据被覆盖)，执行器恢复正常运行。否则(之前的数据未被覆盖) ，将报告自调整状态失败(0.25秒，关闭0.25秒，关闭两次，然后关闭1.25秒)。您可以按住“S1”键3秒，以重试自我调整的过程，或重新启动(功率循环)
执行机构将恢复到正常工作状态。自调整时可能出现的误差：
1：它发生在行程达到小于标称行程的一半的情况下。
2：电位器的连接错误(端子J2)。正确方法：当阀轴向下时，电位器具有最大值，当阀轴向上时，电位器具有最小值。 -
技术指标
电源：20VAC 50/60Hz
电气连接 ：螺纹端子
扭力：1000N
最大行程：20mm

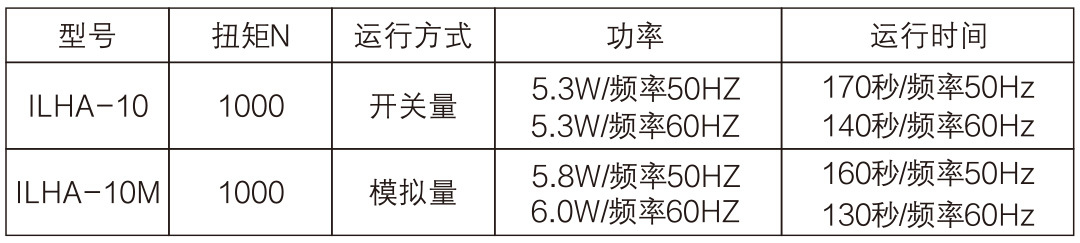

运行时间：详见参数表
材料：ABS盖，自灭火铝制支架
防护等级：IP54
防护等级：Ⅱ
工作范围℃：-10 +50℃
流体温度：<150℃
维护：免费的
储存温度和湿度：-40～+50℃…95%RH，不冷凝
-

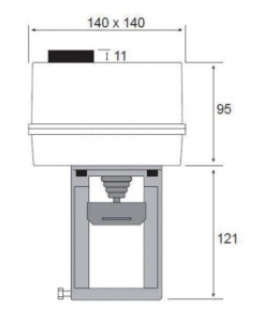

尺寸
