螺纹截止阀执行器 ILHA-12/18
执行器系列ILHA被设计用于控制螺纹截止阀系列ILHV。该执行器在 1200和1800N配备了一个的双向同步电机，并适用于开关，浮点和比例 版本。快速且简易的组装。执行器在断电时配备手动控制驱动器。
零售价：
¥ 99999
库存剩余
100
所属分类：
水阀执行器系列
关键词：
螺纹截止阀执行器
服务热线：+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 螺纹截止阀执行器 ILHA-12/18
执行器系列ILHA被设计用于控制螺纹截止阀系列ILHV。该执行器在 1200和1800N配备了一个的双向同步电机，并适用于开关，浮点和比例 版本。快速且简易的组装。执行器在断电时配备手动控制驱动器。

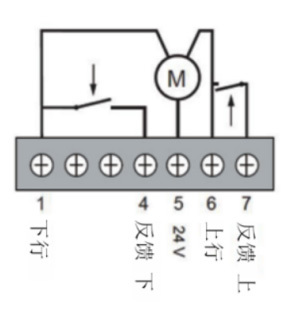

电气接线
ILHA(开关，浮点)
1：24V交流开关关闭(直接打开)
4：阀杆向下反馈(24V交流电)
5：24V交流电(公共端)
6：24V交流杆(直接关闭)
7：带支架的反馈(24V交流电)

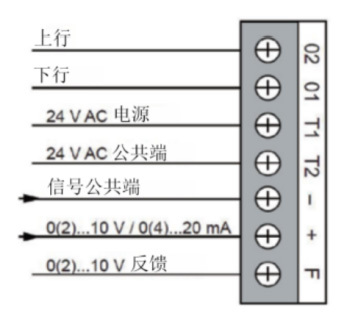

ILHA-M(比例)
终端J1：
01：当与T2(o-)短路时，阀杆完全下降 (直接打开)。W3的位置没有影响。
02：当与T2(o-)短路时，阀杆完全上升 (直接关闭)。W3的位置没有影响。
T1T2：24V交流电下的输入端子。T2是公共端子(T2与-连接)。
-+：输入信号4...20mA(2…...10VDC)/0…...20mA(0…...10VDC)。W2和W4必须根据输入信号进行设置。
F：反馈信号。有一个信号0…10V直流或2…10V直流，这取决于W2的设置。
安装

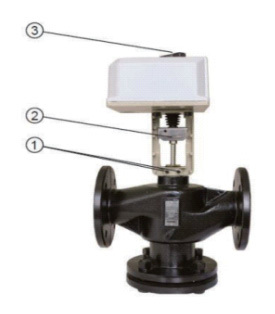

将电机放在阀门上，并在放入阀座后，拧紧4锁紧螺钉(1)。
推动钢板(2)并提升阀杆，或者，通过手动操作(3)向下驱动执行器轴。
进行上图线路中所示的电气连接，并(仅适用于ILHA..M)提供跳线设置。

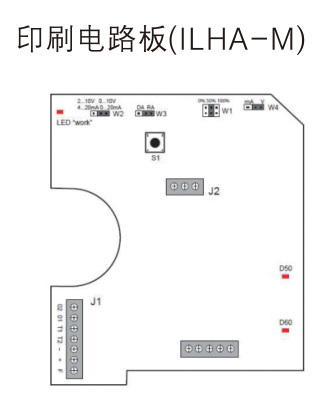

设置ILHA-M
W1：0%, 50%, 100%. 设置阀门行程的位置在中输入信号出现故障或失败的情况。
0%阀杆完全打开，50%阀杆在中间位置，100%阀杆完全关闭，移动跳线W3，情况是反转
0%的阀杆完全下降50%的阀杆在一半的100%完全茎起W2：4...20 mA (2...10 V DC) / 0...20 mA(0...10 V DC).
此跳线必须根据W4进行设置，才能选择输入信号到J1。W3：反向操作。移动跳线可反转与输入信号相比的操作逻辑。
W4：mA/ VDC.该跳线必须按照W2进行设置以选择到J1的输入信号。
LED状态指示灯(工作)：正常工作状态：缓慢闪烁(1秒开，1秒关)。
在阀门上的执行器自适应过程中(按S1至少3秒后)快速闪烁(0.25秒开，0.25秒闭)。错误状态下的自调整：快速闪烁两次，长时间关闭(0.25秒，关闭0.25秒，关闭两次，然后关闭1.25秒)。
电机旋转方向的LED指示：当LEDD60亮起时，阀杆向下移动。当阀杆到达底部并保持该位置25秒时，LED关闭。当LEDD50亮起时，阀杆向上移动。当阀杆到达顶部并保持该位置25秒时，LED关闭。
执行器对阀门的自动调节。每个执行器必须适应其连接的阀门。
按住“S1”键3秒，执行器将自动进入自动调节。LED“工作”快速闪烁(开启0.25秒，关闭0.25秒)。阀轴向下移动至底部，然后保持该位置25秒，然后向上移动，直到上点。直到阀轴没有保持最终位置25秒后，自动调节才会结束。
为了发生自适应(以前的数据被覆盖)，执行器恢复正常运行。否则(之前的数据未被覆盖)，将报告自调整状态失败(开0.25秒，关闭0.25秒，关闭两次，然后关闭1.25秒)。可按住S1键3秒重试自调整过程，或重新启动(功率循环)恢复正常工作状态。自调整时可能出现的误差：
1：它发生在行程达到小于标称行程的一半的情况下。
2：电位器的连接错误(端子J2)。正确方法：当阀轴向下时，电位器具有最大值，当阀轴向上时，电位器具有最小值。 -
技术指标
电源：24 V AC 50/60 Hz, 12 VA
电气连接 ：螺纹端子

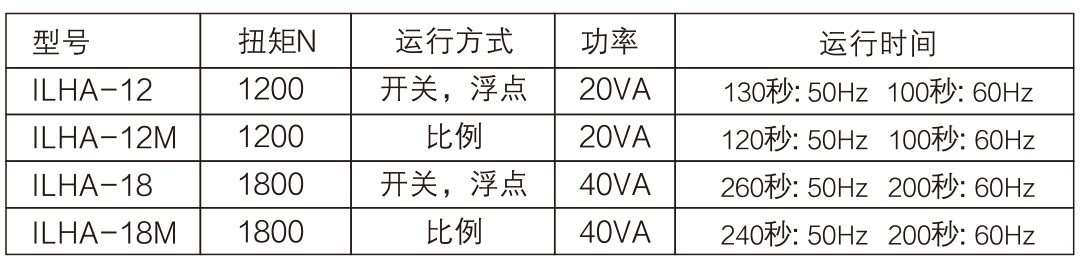

扭力：详见参数表
最大行程：详见参数表
运行时间：详见参数表
材料：ABS盖，自灭火铝制支架
防护等级：IP54
防护等级：Ⅱ
工作范围℃：-10 +50℃
流体温度：<150℃
维护：免费的
储存温度和湿度：-40～+50℃…95%RH，不冷凝
-

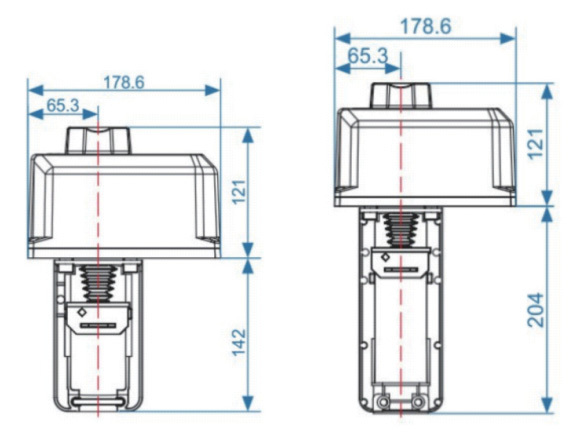

尺寸
