螺纹截止阀执行器 ILJA-10
执行器系列ILJA-10已被设计用于控制螺纹截止阀ILJV系列,DN50 至DN80。执行机构是在1000N配备了一个双向同步电机,并适用于开关,浮点,比例版本。快速且简易的组装。这个执行器断电时配备了手动操作驱动器
零售价:
¥ 99999
库存剩余
100
所属分类:
水阀执行器系列
关键词:
螺纹截止阀执行器
服务热线:+86-10-8775-5626
- 产品描述
- 技术参数
- 尺寸规格
-
- 商品名称: 螺纹截止阀执行器 ILJA-10
执行器系列ILJA-10已被设计用于控制螺纹截止阀ILJV系列,DN50 至DN80。执行机构是在1000N配备了一个双向同步电机,并适用于开关,浮点,比例版本。快速且简易的组装。这个执行器断电时配备了手动操作驱动器
电气接线
ILJA-10(开关量)
1:反馈阀杆上行(24V交流电)
2:24V交流阀杆上行(直接关闭)
3:阀杆向下反馈(24V交流电)
4:24V交流阀杆下行开关关闭(直接打开)
5:24V交流电(公共端)
ILJA-10M(模拟量)

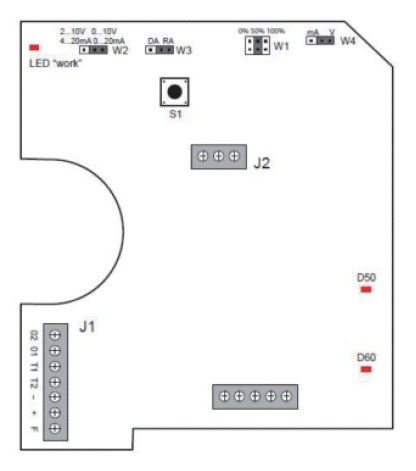

终端J1:
01:当与T2(o-)短路时,阀杆完全下降 (直接打开)。W3的位置没有影响。
02:当与T2(o-)短路时,阀杆完全上升 (直接关闭)。W3的位置没有影响。
T1T2:24V交流电下的输入端子。T2是公共端子(T2与-连接)。
-+:输入信号4...20mA(2…...10VDC)/0…20mA(0…10VDC)。W2和W4必须根据输入信号进行设置。
F:反馈信号。有一个信号0…10V直流或2…10V直流,这取决于W2的设置。
安装
W1:mA / V DC.允许选择输入信号是处于电压还是处于在当前。此跳线必须与W2一起设置,以选择输入信号到J1。
W2:4...20 mA (2...10 V DC) / 0...20 mA (0...10 V DC). 这个跳线必须用W1设置,选择到J1的输入信号。
W3:反向操作。移动跳线会反转操作的逻辑与输入信号相比。
设置ILJA-10M
W1:0%, 50%, 100%.设置阀门行程的位置在中输入信号出现故障或失败的情况。
0%阀杆完全打开,50%阀杆在中间位置,100%阀杆完全关闭,移动跳线W3,情况是反转
0%的阀杆完全下降50%的阀杆在一半的100%完全茎起W2:4...20 mA (2...10 V DC) / 0...20 mA(0...10 V DC).
此跳线必须根据W4进行设置,才能选择输入信号到J1。W3:反向操作。移动跳线可反转与输入信号相比的操作逻辑。
W4:mA/ VDC.该跳线必须按照W2进行设置以选择到J1的输入信号。
LED状态指示灯(工作):正常工作状态:缓慢闪烁(1秒开,1秒关)。在阀门上的执行器自适应过程中(按S1至少3秒后)快速闪烁(0.25秒开,0.25秒闭)。
错误状态下的自调整:快速闪烁两次,长时间关闭(0.25秒,关闭0.25秒,关闭两次,然后关闭1.25秒)。
电机旋转方向的LED指示:当LEDD60亮起时,阀杆向下移动。当阀杆到达底部并保持该位置25秒时,LED关闭。当LEDD50亮起时,阀杆向上移动。当阀杆到达顶部并保持该位置25秒时,LED关闭。
执行器对阀门的自动调节。每个执行器必须适应其连接的阀门。
按住“S1”键3秒,执行器将自动进入自动调节。LED“工作”快速闪烁(开启0.25秒,关闭0.25秒)。阀轴向下移动至底部,然后保持该位置25秒,然后向上移动,直到上点。直到阀轴没有保持最终位置25秒后,自动调节才会结束。
为了发生自适应(以前的数据被覆盖),执行器恢复正常运行。否则(之前的数据未被覆盖),将报告自调整状态失败(开0.25秒,关闭0.25秒,关闭两次,然后关闭1.25秒)。可按住S1键3秒重试自调整过程,或重新启动(功率循环)恢复正常工作状态。自调整时可能出现的误差:
1:它发生在行程达到小于标称行程的一半的情况下。
2:电位器的连接错误(端子J2)。正确方法:当阀轴向下时,电位器具有最大值,当阀轴向上时,电位器具有最小值。 -
技术指标
电源:20VAC 50/60Hz
电气连接:螺纹端子
扭力:1000N
最大行程:20mm

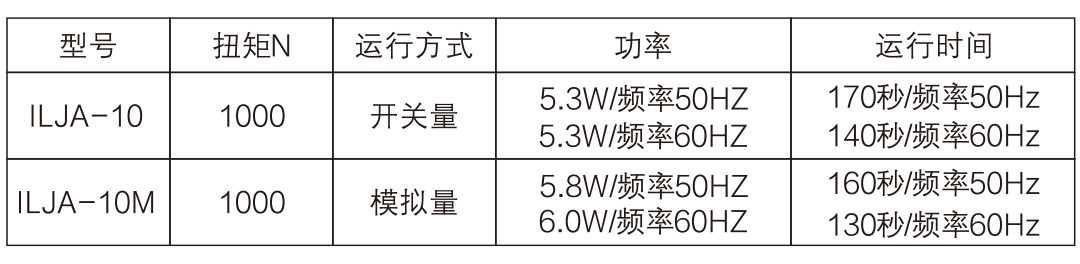

运行时间:详见参数表
材料:ABS盖,自灭火铝制支架
防护等级:IP54
防护等级:Ⅱ
工作范围℃:-10 +50℃
流体温度:<150℃
维护:免费的
储存温度和湿度:-40~+50℃…95%RH,不冷凝
-

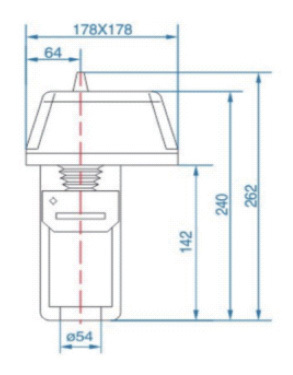

尺寸
