螺纹截止阀执行器 ILJA-06

执行器系列ILJA-06 被设计用于控制螺纹截止阀系列ILJV至DN40。 执行机构在600N装备有双向同步电机,开关,浮点和比例的版本。快速 且简易的组装。这个执行器配备了比例版本,与一个按钮自动调节,开 关型开关配有磁性离合器。

零售价:

¥ 99999

数量
-
+

库存剩余

100

所属分类:

水阀执行器系列

关键词:

螺纹截止阀执行器

服务热线+86-10-8775-5626

咨询邮箱jocko@ilamps-trade.com

隐藏域元素占位

  • 产品描述
  • 技术参数
  • 尺寸规格
    • 商品名称: 螺纹截止阀执行器 ILJA-06

    执行器系列ILJA-06 被设计用于控制螺纹截止阀系列ILJV至DN40。 执行机构在600N装备有双向同步电机,开关,浮点和比例的版本。快速 且简易的组装。这个执行器配备了比例版本,与一个按钮自动调节,开 关型开关配有磁性离合器。

    电气接线

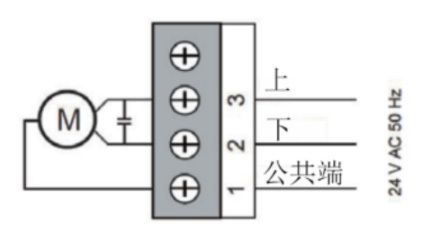

    ILJA-06(开关量)

    1:24V交流电(公共端)

    2:24V交流阀杆向下(直接打开)

    3:24V交流阀杆向上(直接关闭)

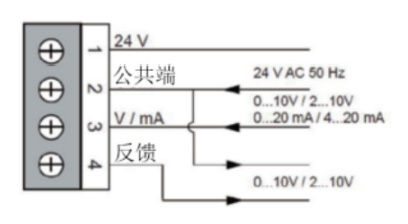

    ILJA-06M(模拟量)

    PHC

    终端J1:

    1:24 V AC

    2:公共端

    3:输入信号。4...20 mA (2...10 V DC) / 0...20 mA (0...10 V DC).

    W1和W2必须根据输入信号进行设置。

    4:反馈信号。有一个信号0…10V直流或2…10V直流, 这取决于W2的设置。

    PHC

    安装

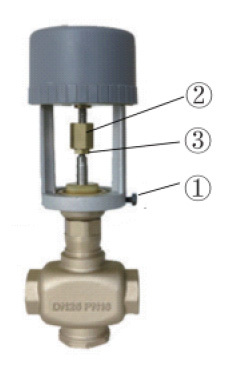

    将电机放在阀门上,放置后,拧紧锁紧螺钉(1)。

    将电机轴的黄铜螺母拧在阀杆(2)上,然后拧紧反螺母(3)。

    按照上图所示的电气连接(仅适用于ILJA-06M)提供跳线设置。

    PHC

    设置ILJA-06M

    PHC

    W1:mA / V DC.允许选择输入信号是在电压中还是在电流中。这个跳线必须与W2一起设置,以选择到J1的输入信号。

    W2:4...20 mA (2...10 V DC) / 0...20 mA (0...10 V DC).此跳线必须设置为W1,以选择到J1的输入信号。

    W3:反向操作。移动跳线跳转操作逻辑,对比输入信号。

    LED状态指示灯(工作):
    正常工作状态:缓慢闪烁(开1秒,关1秒)。在自我调整期间阀门上的执行器(按S1至少3秒后):快速闪烁(打开0.25秒,关闭0.25秒)

    错误状态下的自调整:快速闪烁两次,长时间关闭(打开0.25秒,关闭0.25秒,两次,然后关闭1.25秒)
    电机旋转方向的LED指示灯:
    当LEDD60亮起时,阀轴向下移动。当阀轴到达底部并保持该位置25秒时,LED将关闭。
    当LEDD50亮起时,阀轴向上移动。当阀轴到达顶部并保持该位置25秒时,LED将关闭。
    执行器对阀门的自动调节。每个执行器必须适应其连接的阀门。
    按住“S1”键3秒,执行器将自动进入自动调节。LED“工作”快速闪烁(打开0.25秒,关闭0.25秒)。阀轴向下移动至底部,然后保持该位置25秒,然后向上移动,直到上点。直到阀轴没有保持最终位置25秒后,自动调节才会结束。
    为了发生自适应(以前的数据被覆盖),执行器恢复正常运行。否则(之前的数据未被覆盖),将报告自调整状态失败(打开0.25秒,关闭0.25秒,关闭两次,然后关闭1.25秒)。您可以按住“S1”键3秒,以重试自我调整的过程,或重新启动(功率循环)
    执行机构应恢复到正常工作状态。

    自调整时可能出现的误差:
    1:它发生在行程达到小于标称行程的一半的情况下。
    2:电位器的连接错误(端子J2)。正确方法:当阀轴向下时,电位器具有最大值,当阀轴向上时,电位器具有最小值。

    关键词:
    • 螺纹截止阀执行器

  • 技术指标

    电源:20VAC 50/60Hz

    电气连接:螺纹端子

    扭力:600N

    最大行程:20mm

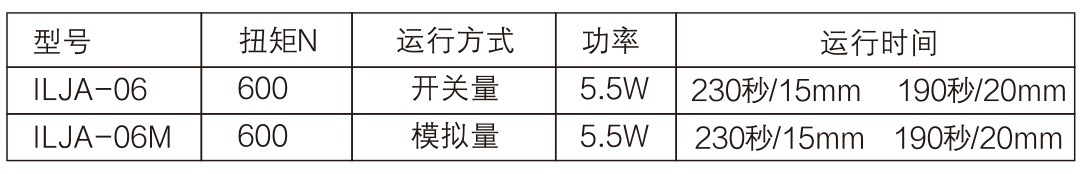

    运行时间:详见参数表

    材料:ABS盖,自灭火铝制支架

    防护等级:IP54

    防护等级:Ⅱ

    工作范围℃:-10 +50℃

    流体温度:<150℃

    维护:免费的

    储存温度和湿度:-40~+50℃…95%RH,不冷凝

    PHC

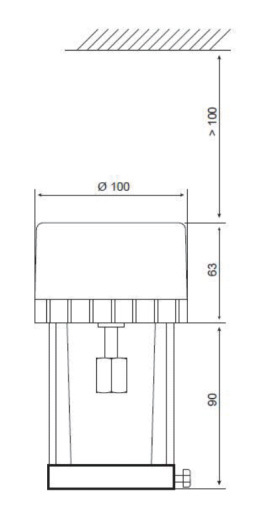

  • 尺寸

    PHC
